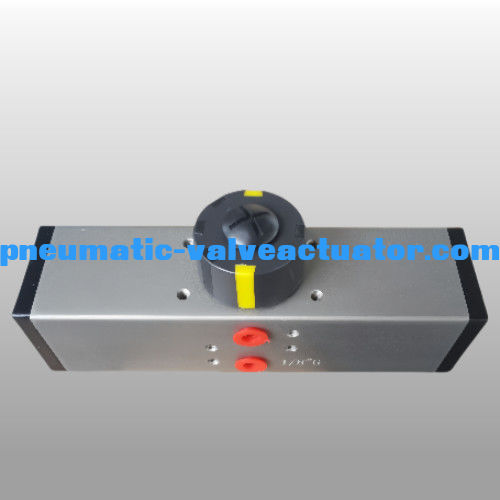

آلومینیوم دو فعال کننده پنوماتیک 135 / 180 درجه پنوماتیک چرخش کن
  • آلومینیوم دو فعال کننده پنوماتیک 135 / 180 درجه پنوماتیک چرخش کن
  • آلومینیوم دو فعال کننده پنوماتیک 135 / 180 درجه پنوماتیک چرخش کن
  • آلومینیوم دو فعال کننده پنوماتیک 135 / 180 درجه پنوماتیک چرخش کن
آلومینیوم دو فعال کننده پنوماتیک 135 / 180 درجه پنوماتیک چرخش کن

آلومینیوم دو فعال کننده پنوماتیک 135 / 180 درجه پنوماتیک چرخش کن

محل منبع چین
نام تجاری OEM
گواهی CE,ATEX,ISO9001
شماره مدل AT32-AT400
جزئیات محصول
نوع:
بازگشت فنری دوگانه
مواد:
آلیاژ آلومینیوم
ساختار:
Rack & Pinion
درخواست:
دریچه کنترل اتوماتیک
قدرت:
پنوماتیک
دما:
دمای طبیعی ، دمای پایین ، درجه حرارت بالا
رسانه ها:
روغن هیدرولیک یا آب
رنگ:
red.blue ، خاکستری ، با توجه به نیاز مشتری ، سفارشی شده است
اندازه:
32 میلی متر تا 400 میلی متر
برجسته کردن:

دستگاه چرخشی پنوماتیک 180 درجه,آلومینیوم دو کارگردانی روتاری,180 درجه عمل دوگانه اکتور پنوماتیک

,

Aluminum Double Action Rotary Actuator

,

180 Degree Double Action Pneumatic Actuator

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1PCS
قیمت
10-2000
جزئیات بسته بندی
کف+جعبه کارتن+کیس چوبی
زمان تحویل
3-7 روز
شرایط پرداخت
T/T
قابلیت ارائه
1000 عدد در روز
توضیحات محصول

GT032 اکتور پنوماتیک دو مرحله 135 / 180 درجه اکتور پنوماتیک



دستگاه های الکتریکی



مواد آلیاژ آلومینیوم اکسترود
زاویه چرخش 0 تا 90 درجه ±5 درجه
ساختار دستگاه چرخش دار و چرخ دار
فشار کاری ۲ تا ۸ بار
درمان سطح آنودیزاسیون سخت
دمای کار دمای طبیعی: -20oC ((-4°F) ~ 80oC (+176°F)

دمای بالا: -15oC ((+5°F) ~ 150oC (+302°F)

دمای پایین: -40oC ((-104°F) ~ 80oC (+176°F)
ارتباط NAMUR، ISO5211 و DIN3337
درخواست دریچه توپ، دریچه پروانه، و ماشین چرخش
رنگ پایانی خاکستری، سیاه، آبی آسمان، آبی تیره، قرمز، نارنجی







ساخت محرک های پنوماتیک سری AT

1. شاخص
نشانگر موقعیت با NAMUR برای نصب لوازم جانبی مانند جعبه سوئیچ محدودی، موقعیت دهنده و غیره مناسب است.

2پینیون
چرخ چرخ با دقت بالا و یکپارچه است، از فولاد آلیاژ نیکل ساخته شده است، کاملا با آخرین استانداردهای ISO5211، DIN3337، NAMUR مطابقت دارد.ابعاد می تواند سفارشی و فولاد ضد زنگ در دسترس است.

3. بدنه اکتواتور
با توجه به الزامات مختلف، آلیومینیوم آلیومینیوم ASTM6005 می تواند با آنودیز سخت، پودر پلی استر رنگ آمیزی شود (رنگ های مختلف مانند آبی، نارنجی،زرد و غیره) یا PTFE یا نیکل شده است.

4کلاهک هاي آخر
پلی استر پودر آلومینیوم ریخته شده در رنگ های مختلف، PTFE یا نیکل شده است.

5پیستون ها
پیستون های دو قلو ساخته شده از آلومینیوم ریخته شده که با آنودیز سخت درمان شده است یا از فولاد ریخته شده با گالوانیزه شده ساخته شده است. موقعیت نصب متماثل، عمر چرخه طولانی و عملکرد سریع،چرخش معکوس با صرفاً برعکس کردن پیستون.

6تعديل سفر
دو بولت تنظیم توقف خارجی مستقل می توانند 5 ̊ را در هر دو جهت باز و نزدیک به راحتی و دقیق تنظیم کنند.

7. بهار هاي عالي کارايي
فواره های پوشش از قبل بارگذاری شده از مواد با کیفیت بالا برای مقاومت در برابر خوردگی و طول عمر چرخه ساخته شده اند،که می تواند به طور ایمن و راحت برای برآورده کردن نیازهای مختلف گشتاور با تغییر تعداد بهارها جدا شود.

8. راننده ها و راهنماها
ساخته شده از مواد ترکیبی با اصطکاک کم و عمر طولانی برای جلوگیری از تماس مستقیم بین فلزات نگهداری و تعویض آسان و راحت است

9حلقه های O
حلقه های O لاستیکی NBR عملکرد بدون مشکل را در محدوده دمای استاندارد فراهم می کند. برای دمای بالا و پایین، ویتون یا سیلیکون استفاده می شود.





ابعاد محرک پنوماتیک



مدل A ب C D H×I G N J K L م اتصال هوایی
ATO32 110 45 45 20 50×25 12 9 .36   M5×75

G1/8"
AT040 122 60 65 20 80×30 14 11 .50 .36 M6×10 M5×75 NAMUR G1/4"
AT052 147 72 72 20 80×30 14 11 .50 .36 M6×10 M5×75 NAMUR G1/4"
AT063 172 88 83 20 80×30 18 14 .70 .50 M8×13 M6×10 NAMUR G1/4"
AT075 184 100 95 20 80×30 20 14 .70 .50 M8×13 M6×10 NAMUR G1/4"
AT083 204 109 103 20 80×30 21 17 .70 .50 M8×13 M6×10 NAMUR G1/4"
AT092 262 117 109 20 80×30 22 17 .70 .50 M8×13 M6×10 NAMUR G1/4"
AT105 268 133 121 20 80×30 26 22 .102 .70 M10×16 M8×13 NAMUR G1/4"
AT125 301 155 143 20 80×30 27 22 .102 .70 M10×16 M8×13 NAMUR G1/4"
AT140 394 173 152 20 80×30 32 27 .125 .102 M12×20 M10×16 NAMUR G1/4"
AT160 458 198 174 20 80×30 34 27 .125 .102 M12×20 M10×16 NAMUR G1/4"
AT190 528 232 206 30 130×30 40 36 .140   M16×24   NAMUR G1/4"
AT210 532 257 226 30 130×30 40 36 .140   M16×24   NAMUR G1/4"
AT240 660 291 260 30 130×30 50 46 .165   M20×25   NAMUR G1/4"
AT270 740 330 294 30 130×30 50 46 .165   M20×25   NAMUR G1/2"
AT300 798 354 336 30 130×30 60 46 .165   M20×25   NAMUR G1/2"
AT350 880 408 385 30 130×30 60 46 .165   M20×25   NAMUR G1/2"
AT400 950 464 516 30 130×30 60 55 .254 .165 8-M16×25 M20×25 NAMUR G1/2"






کاربرد محصول



موتور هواپیمایی سری AT از پیستون های دوگانه ساخته شده است که توسط رال ها و پیون ها هدایت می شوند. دو مدل وجود دارد. یکی مدل دوگانه عمل و دیگری مدل بازگشت بهار است.که می تواند متناسب با انواع قابل اشتعال، محیط خوردنی، گرد و غبار، میدان مغناطیسی قوی، تشعشع، ارتعاش محیط خوردنی در داخل یا خارج از منزل.


کنترل اتوماتیک در زمینه برق، پتروشیمی، فلزات، نفت، گاز، شهر، ساخت و ساز، تخلیه، صنعت شیمیایی، پالایش نفت، معدن، نیروگاه، فلزات، معماری،دارومواد غذایی، گاز، تحقیقات علمی و غیره
