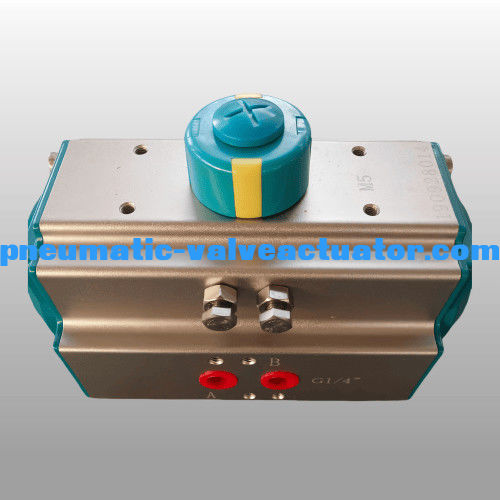

مدل AT052 راک و پینیون اکتواتور پنوماتیک اکتواتور های دریچه دو اثر
دستگاه های الکتریکی
| مواد |
آلیاژ آلومینیوم اکسترود |
| زاویه چرخش |
0 تا 90 درجه |
| ساختار |
دستگاه چرخشی راک و پینیون |
| فشار کاری |
۲ تا ۸ بار |
| درمان سطح |
آنودیزاسیون سخت |
| دمای کار |
دمای طبیعی: -20°C ((-4°F) ~ 80°C (+176°F)
دمای بالا: -15°C ((+5°F) ~ 150°C (+302°F)
دمای پایین: -40oC ((-104°F) ~ 80oC (+176°F). |
| ارتباط |
NAMUR، ISO5211 و DIN3337 |
| درخواست |
دریچه توپ، دریچه پروانه، و ماشین چرخش |
| رنگ فنجان |
خاکستری، سیاه، آبی آسمان، آبی تیره، قرمز، نارنجی |
بیانیه استفاده و انتخاب دستگاه های حرکتی پنوماتیک سری AT
از طریق تحقیق و توسعه و طراحی ، محرک های پنوماتیک سری AT از آخرین مواد تکنولوژی و ایده های نوآورانه استفاده می کنند. این محصول با افتخار ویژگی های زیر را دارد.
انطباق کامل با آخرین مشخصات: ISO5211,DIN3337 و VDINDE3854,نامور
آلومینیوم با شدت بالابدن دارهیک شیکسطح داخلیپوشش داده شده با اکسیژن آنود سخت برای عمر طولانی.Lاوهضریباز اصطکاک و سریععملکرد.
کمکارت عالی ومدرن ساخت و ساز همراه با مشخصات چند ساخته می شودانتخاب هم اقتصادی و هم سودمند.
تمام سطوح عامل حامل با کیفیت بالا را اتخاذ می کننددر نتیجهدر اصطکاک کم، عمر چرخه بالا، و بدون سر و صدا
دو محرک مستقل خارجیاصلاحبولت ها می توانند به راحتی و دقیق تنظیم شوند ±5°در هر دو جهت باز و نزدیک.
همان محرک های طرحی دارای حالت های عملکردی عمل دوگانه و عمل تک (بهار - بازگشت) هستند. بهار - بازگشت دارای سبک های به طور معمول باز و به طور معمول بسته است.
شاخص چند تابع با NAMUR برای نصب لوازم جانبی مناسب است.
بهار بار از قبل فشرده شده برای نصب ایمن و تخریب آسان است.
پیستون های آلومینیومی ریخته شده و کلاه های پایینی دارای شدت بالا و وزن سبک هستند.
مواد مختلف حلقه های O برای دمای بالا و پایین در دسترس هستند.
سولنوئیددریچه ها به راحتی بدون هیچ تخته اتصال نصب می شوند.
ویژگی های اصلی
محرک چرخشی پنوماتیک به طور گسترده ای در شیر توپ و شیر پروانه استفاده می شود.
هزینه کم، طراحی جمع و جور، عمر طولانی
نوع محرک پنوماتیک: تک عمل (بازگشت بهار) یا دو عمل.
رنگ: نارنجی، آبی، سیاه، خاکستری تیره. ما رنگ و برند OEM را قبول می کنیم.
فشار کاری محرک پنوماتیک: 0.3 ~ 0.8MPa
اتصال پایین: ISO 5211
استاندارد دریچه سولنویدی: نامور
لوازم جانبی محرک پنوماتیک: جعبه سوئیچ محدودی، شیر سولینوئید، موقعیت دهنده.
ابعاد محرک پنوماتیک
| مدل |
A |
ب |
C |
D |
H×I |
G |
N |
J |
K |
L |
م |
اتصال هوایی |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
.36 |
|
M5×75 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
.50 |
.36 |
M6×10 |
M5×75 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
.50 |
.36 |
M6×10 |
M5×75 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
.70 |
.50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
.70 |
.50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
.70 |
.50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
.70 |
.50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
.102 |
.70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
.102 |
.70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
.125 |
.102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
.125 |
.102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
.140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
.140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
.165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
.165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
.165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
.165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
.254 |
.165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
کاربرد محصول
موتور هواپیمایی سری AT از پیستون های دوگانه ساخته شده است که توسط رال ها و پیون ها هدایت می شوند. دو مدل وجود دارد. یکی مدل دوگانه عمل و دیگری مدل بازگشت بهار است.که می تواند متناسب با انواع قابل اشتعال، محیط خوردنی، گرد و غبار، میدان مغناطیسی قوی، تشعشع، ارتعاش محیط خوردنی در داخل یا خارج از منزل.
کنترل اتوماتیک در زمینه برق، پتروشیمی، فلزات، نفت، گاز، شهر، ساخت و ساز، تخلیه، صنعت شیمیایی، پالایش نفت، معدن، نیروگاه، فلزات، معماری،دارومواد غذایی، گاز، تحقیقات علمی و غیره
